摘 要：HK-CMF型质量流量计采用液晶显示，具有多参数显示功能，具有实时显示当前测量井的测量时间、瞬时排量、累积流量等功能，还可设定每口井量油前的替油时间及气体影响情况，实践证明该流量计计量稳定性好、准确度高、维护量小，适合在二连油田现场计量工艺和要求，具有广泛和良好的推广和应用前景。

关键字：HK-CMF型 质量 流量计



1 概况

二连油田2013年开始投用HK-CMF质量流量计，主要应用的是型号HK-CMF-C-DN50型的质量流量计，其是二连油田采油采用水力泵工艺方式时配套投用的，量程范围为15.7-1200t/d（准确度0.5级），当单井产液量介于15.7-4.8t/d（实验数据），误差为1%，当产液量小于4.8t/d时，误差范围为1%至无穷大，但其满足水力泵采油工艺计量的需要。随着二连油田采油方式转换（水力泵改为抽油机或螺杆泵生产），计配站单井产液量发生变化，部分单井日产液低于流量计量程范围，甚至低于1t/d，已超出此流量计正常使用量程范围，无法满足现场需要，并且部分质量流量计出现频繁零点漂移、计量误差大等问题。对于低产低效和气量大的井无法反映真实井口产液情况，老式质量流量计存在的问题：

（1）维修成本高。现用型号的质量流量计已经淘汰，不再生产，因此其二次表的主板一旦损坏，需要特殊定制和专业公司维修，造成质量无法保证、维修周期长、费用高等问题；

（2）老型号需要淘汰更新。二连油田共有36座计量站需要更新质量流量计，或者换成立式分离器计量方式。

经过现场调查，二连油田需要对13座计配站质量流量计进行更新。

2 仪器介绍

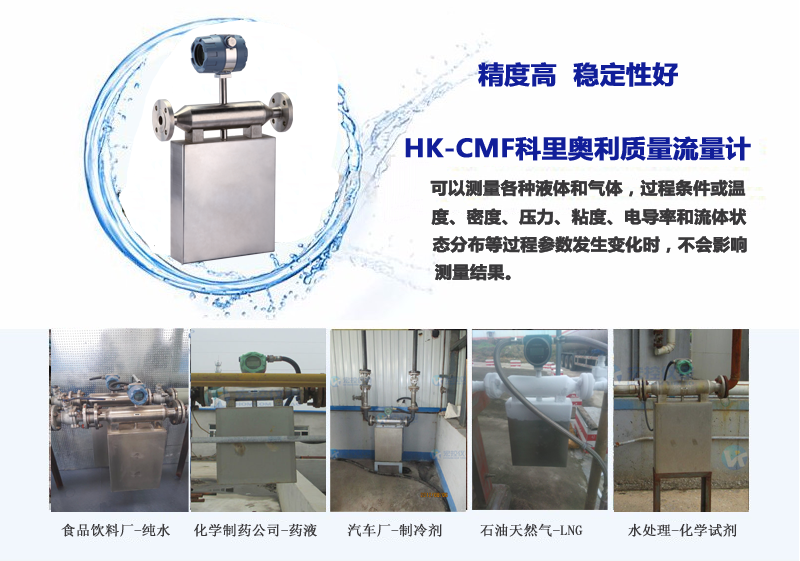

随着科学技术的发展，市场中有各种各样的流量计，但是对于满足产液在1吨或小于1吨的井或气量影响较大的井，达到精确计量是比较困难的，针对这一难点和达到计量级的测量需求，我们优选了厦门宏控自动化仪表有限公司生产的HK-CMF型质量流量计。

2.1　适用范围

适用于原油、成品油、液化石油气、污水等其它液态介质的流量计量。



2.2　主要性能指标

准确度：0.1%；

量程范围：0-6.8t/h；

被测介质温度：0-80℃；



工作环境温度（传感器）：-40℃-60℃；

防爆等级：本质安全防爆。

2.3　HK-CMF系列仪表优缺点

优点：①准确度高达到0.1%；②该仪表可设定替油时间，使计量更准确；③该系列仪表可显示气体影响时间，来掌握量油的准确性；④在计量过程可显示各类报警，提示计量人员要及时处理存在问题，保证计量准确；⑤结构紧凑，体积小、重量轻，便于维护和检定；⑥该系列仪表可打印票据，配有NOC应用程序。

缺点：①该系列仪表的变送器显示全部是英文，不利于员工操作；②系列仪表没有默认的测量界面，测量步骤比较繁琐。

3 安装应用情况

2014年1月14日至1月16日，首先在阿南作业区16计进行安装并调试了HK-CMF型质量流量计。通过现场调试，该仪表能满足二连油田的现场使用要求。

4 应用效果及评价

该仪表投用以后，及时对使用效果进行了跟踪，通过落实井口产液和仪表测量数据进行对比，仪表数据在允许误差范围内，准确度高。现场应用情况证明该型号的质量流量计适合二连油田当前的采油方式。

HK-CMF型质量流量计的成功应用，不仅提高了测量的准确度，从而为地质单井分析提供了可靠的数据和依据，在线显示含水和密度的功能有利于减轻化验人员的劳动强度，有必要在二连油田进一步应用和推广。

5 下步工作安排

下步工作首先在阿南作业区阿15计继续安装使用1台该型号的质量流量计；其次在对这两台质量流量计进一步跟踪对比和评价的基础上，根据各计配站单井情况及原有质量流量计的状况，分期分批对需要更换的质量流量计进行更换，推广应用该型号的质量流量计。
