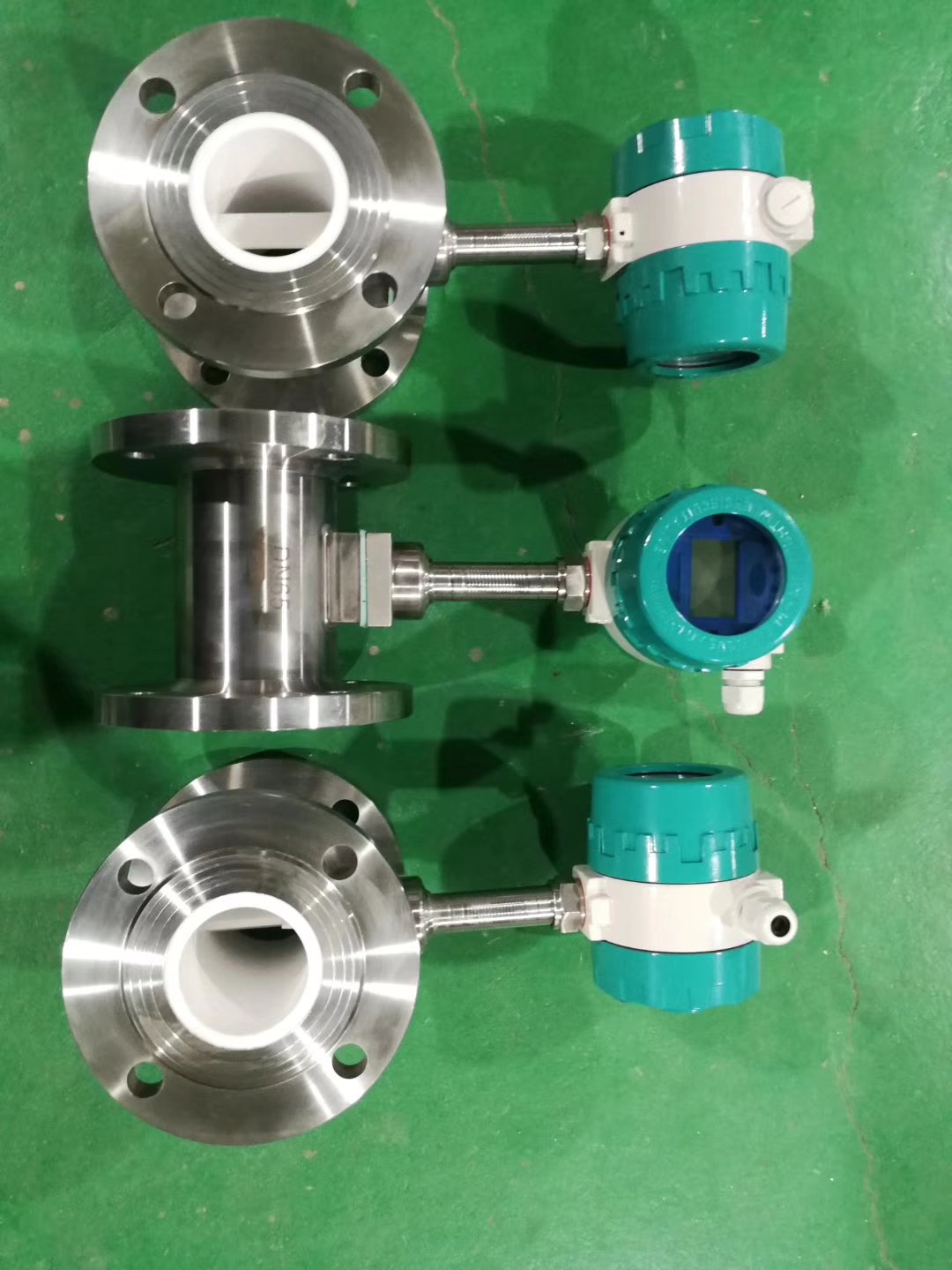

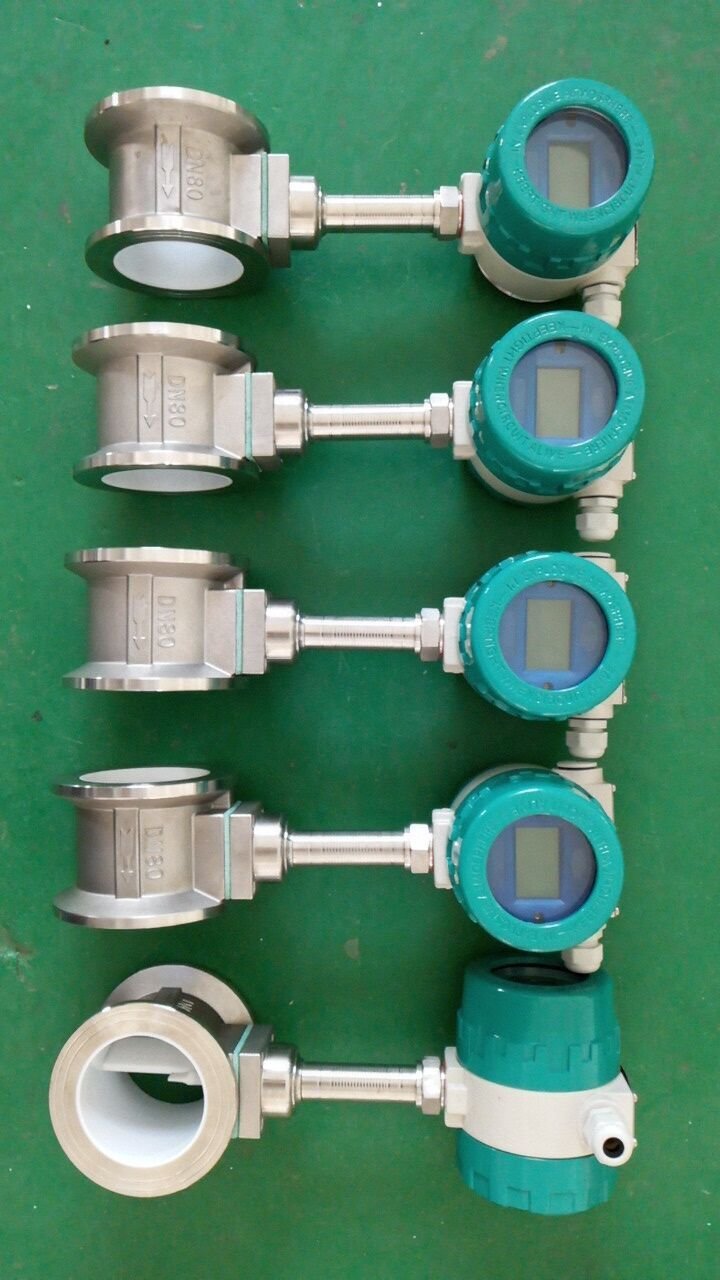

涡街流量计由涡街流量传感器和显示仪表组成，组成后的涡街流量计形成：蒸汽计量仪表、气体计量仪表、液体计量仪表，与现场显示仪组合后，成为智能一体化涡街流量计，分别用于计量饱和蒸汽流量、计量过热蒸汽流量、计量各种化学气体流量和计量各种液体流量（包括计量腐蚀性液体流量）。 当管道中液体介质通过漩涡发生体（三角柱）时，由于局部流速加速而产生旋涡现象，此旋涡分成两列交替的出现，这种旋涡列被称为卡门涡街。 卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关。可用下式表示：

斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re有关。只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St便保持为一个常数，这样便可通过测量旋涡频率信号检测出流体介质的流速，再通过介质的流速计算出介质的流量。

公称通径：DN15~DN1500；

使用范围：
气体：空气、二氧化碳、氧气、氮气、煤气、天然气和其他化学气体等，
液体：水、高温水、油、食品液、化学液等，
蒸汽：饱和蒸汽、过热蒸汽；

可测介质温度;
防爆介质：-40℃~100℃，
低温介质：-40℃~100℃，
中温介质：-40℃~280℃，
高温介质：-40℃~350℃；

公称压力：
低压：≤1.6MPa、≤2.5Mpa,
中压：≤4Mpa、≤6.3Mpa,
高压：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa；

精度等级：
测量液体：1级（0.5级可协议订货）
测量气体：1.5级（1级可协议订货）
测量蒸汽：1.5级（1级可协议订货）

流速范围：请参考说明书
液体工况下流量测量范围表
气体工况下流量测量范围表
饱和蒸汽质量流量测量范围表

输出信号：
电压脉冲：低电平≤1V，高电平≥6V
标准电流：4~20mA

供电电源：
电压脉冲输出：+12VDC/24VDC
4~20mA标准电流输出：24VDC
现场液晶显示：3.6V 1号1节锂电池供电，使用寿命大于2年；

环境温度：-30℃~+55℃
相对湿度：5％~90％
表体材料：304、1Cr18Ni9Ti,其他材质可协议供货；
防护等级：IP65，IP67；
防爆等级：ExiaIICT4；

选型说明
HKGB-236-50-622-NA含义为：HKGB系列压电式涡街流量计，法兰卡装式，测气体，4-20mA输出现场液晶显示，温度为常温，公称压力1.6MPa，不带补偿本安型


如何正确选型涡街流量计

　　1.可测量的介质

　　测量介质流速、仪表量程与口径测量一般的介质时，涡街流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用，范围比较宽。选择仪表规格(口径)不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提 高管内流速，得到满意测量结果。

　　2.精密功能检查

　　精度等级和功能根据测量要求和使用场合选择仪表精度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不同精度等级。

　　有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式涡街流量计。

　　3.变送器的选择

　　在饱和蒸汽测量中采用VA型压电式涡街流量变送器，由于涡街流量计量程范围宽，因此，在实际应用中，一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限，也就是说必须满足流体流速不得低于5m/s。根据用汽量的大小选用不同口径的涡街流量变送器，而不能以现有的工艺管道口径来选择变送器口径。

　　4.压力补偿压力变送器的选择

　　由于饱和蒸汽管路长，压力波动较大，必须采用压力补偿，考虑到压力、温度及密度的对应关系，测量中只采用压力补偿即可，由于管道饱和蒸汽压力在0.3-0.7MPa范围，压力变送器的量程选择1MPa即可。

　　5.显示仪表选择

　　显示仪表智能流量显示仪，具有稳压补偿、瞬时流量显示和累积流量积算功能。

涡街流量计具有以下特点：
测量精度高，量程宽；
测量介质广泛，可测量液体、气体和蒸汽；
工作温度高，介质温度可达350℃；
无运动部件，无磨损，可靠性高；
表体采用不锈钢材料，美观、耐腐蚀。 ;

广泛应用于石油、化工、冶金、机械、食品、造纸,以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
