【污水流量计原理】
污水流量计选用HKE系列电磁流量计，电磁流量计（Electromagnetic Flowmeter）是一种高精度、高可靠和使用寿命长的流量仪表，是由直接接触管道介质的传感器和上端信号转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μs/cm的导电液体的流量，是一种测量导电介质流量的仪表。除了可以测量一般导电液体的流量外，还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体，如泥浆、矿浆、纸浆等。
根据法拉第电磁感应定律，在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速v流动时，导电流体就切割磁力线.如果在管道截面上垂直于磁场的直径两端安装一对电极则可以证明，只要管道内流速分布为轴对称分布，两电极之间产生感生电动势：
e=KBDv (3-36)
式中，v为管道截面上的平均流速，k为仪表常数。由此可得管道的体积流量为：
qv= πeD/4KB (3-37)
由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关
【污水流量计技术参数】
| 产品名称 | 电磁流量计 |
| 适用介质 | 水、污水、矿浆、纸浆、煤水浆、泥浆、酸、碱、盐溶液等导电介质 |
| 管径(DN) | DN10～DN600mm至更大 |
| 公称压力 | 0.6～4MPa （指连接法兰公称压力，非介质的工作压力） |
| 工况温度 | -20～+150℃（需更高温度请与工厂联系） |
| 测量精度 | ±0.5，±1.0% |
| 量程范围 | 1：20～1:150 |
| 壳体衬里 | 橡胶；聚四氟乙烯；聚氨酯橡胶； |
| 供电方式 | 外供24VDC；220VAC；内置锂电池（定货时说明）； |
| 输出信号 | 4～20mA二线制；脉冲0～1000HZ；RS485 |
| 防护等级 | IP65/IP67 |
| 防爆标志 | mdllBT4 |
| 表头显示 | 正反向累积流量；瞬时流量；满量程百分比；故障自检 |
| 连接方式 | 管道法兰式，法兰标准应符合GB9119-88。 |
| 特殊连接 | 螺纹式；插入式；分体式；（需特殊连接定货时请说明） |
【电磁污水流量计产品特点】
●无可动部件，无阻流部件，无压力损失。
●真正的体积流量计，测量结果与流体压力，温度、密度、粘度等物理参数无关。
●使用简便免维护，全中文操作菜单。
●所需直管道短，只需前5D 后 2D，安装所需空间小。
●在现场可根据用户实际需要在线修改量程。
●高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
●采用SMD器件和表面贴装SMT电路可靠性高。
●采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
●全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1
●超低EMI开关电源，使用电源电压变化范围大，抗EMC好
●内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间
●具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
●具有自检功能
【电磁流量计衬里材料】
【电磁流量计安装注意事项】|
衬里材料
|
主要功能
|
适用范围
|
|
硬橡胶
|
1. 可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾。
2. 忌强氧化剂。
|
1. 低于65℃
2. 一般的酸、碱、盐溶液
|
|
软橡胶
|
1. 有较好的弹性，耐磨性能较好。
2. 耐一般的低浓度酸、碱，盐介质的腐蚀，不耐氧化性介质的腐蚀
|
1. 低于65℃
2. 测一般水、污水、泥浆、矿浆
|
|
聚四氟乙烯
（PTFE）
改性聚四氟乙烯
（PFA）
|
1. 塑料中化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水。也能耐浓碱和各种有机溶剂。
2. 耐磨性和粘接性差。
|
1. -40℃～+130℃（PTFE）
-40℃～+130℃（PFA）
2. 酸、碱等强腐蚀介质
3. 卫生类介质
|
【电磁流量计电极选择】
|
电极材料 |
耐蚀及耐磨性能 |
|
不锈钢0Crl8Nil2M02Ti |
用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
|
哈氏合金B |
对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 |
|
钛 |
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。 |
|
钽 |
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。 |
|
铂／钛合金 |
几乎能耐——切化学介质，但不适用于王水和铵盐。 |
|
不锈钢涂覆碳化钨 |
用于无腐蚀性，强磨损性的介质。 |

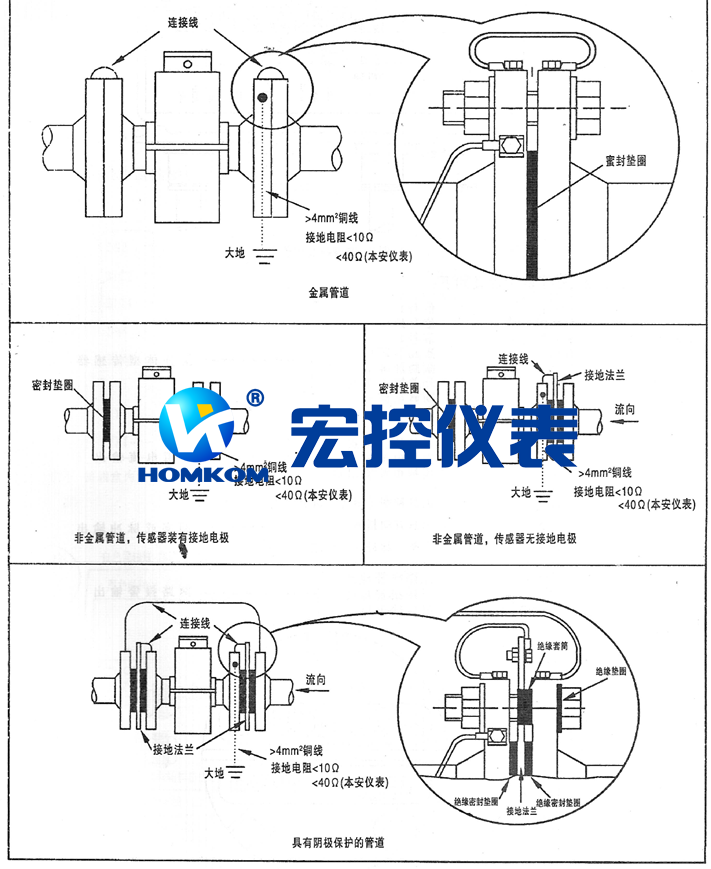

(1)接地
为了使仪表可靠的工作，提高测量精度，不受外界寄生电势的干扰，传感器应有良好的单独接地线，接地电阻<10Ω。在连接传感器的管道内若涂有绝缘层或是非金属管道时，传感器两侧还应加装接地环。
(2) 直管段长度要求
为获得正常测量精确度，电磁流量传感器上游也要有一定长度直管段，但其长度与大部分其它流量仪表相比要求较低。90o弯头、T形管、同心异径管、全开闸阀后通常认为只要离电极中心线(不是传感器进口端连接面)5倍直径(5D)长度的直管段，不同开度的阀则需10D；下游直管段为(2～3)D。
(3) 负压管系的安装
氟塑料衬里传感器须谨慎地应用于负压管系；正压管系应防止产生负压，例如液体温度高于室温的管系，关闭传感器上下游截止阀停止运行后，流体冷却收缩会形成负压，应在传感器附近装负压防止阀.

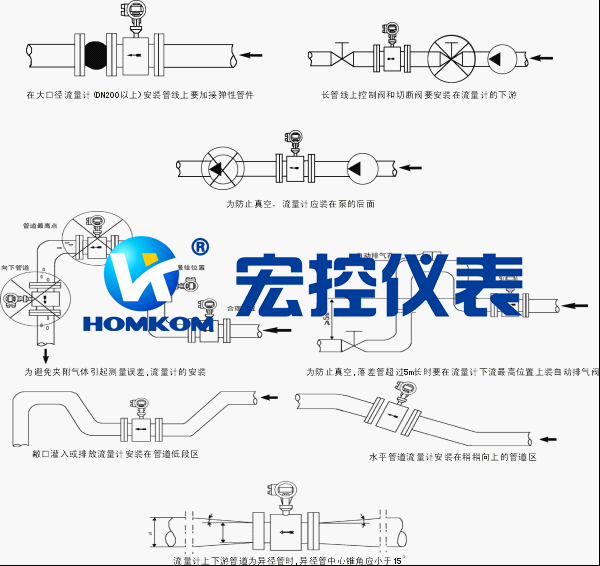

【电磁流量计安装位置】
型号选择
HKE-050SSINXN-30含义为：宏控HKE系列电磁流量计，公称通径50mm，一体式，4～20mA电流输出，无通讯，壳体衬里橡胶，无接环，上限流量（对应20 mA输出）30 m3/h。
【污水流量计选型】
型号选择
HKE-050SSINXN-30含义为：宏控HKE系列电磁流量计，公称通径50mm，一体式，4～20mA电流输出，无通讯，壳体衬里橡胶，无接环，上限流量（对应20 mA输出）30 m3/h。
